Insertable de leña Trinity Qube 10KW

Descripción

Insertable de leña Trinity Qube 10KW

– Potencia calorífica nominal: 10kw
– BImSchV: sí (2o nivel)
– Clase de eficiencia energética: A
– Cuerpo:
acero negro
– Revestimiento: acero negro – Regulación de aire: manual
– Tipo 2 (NO puerta de cierre automático)

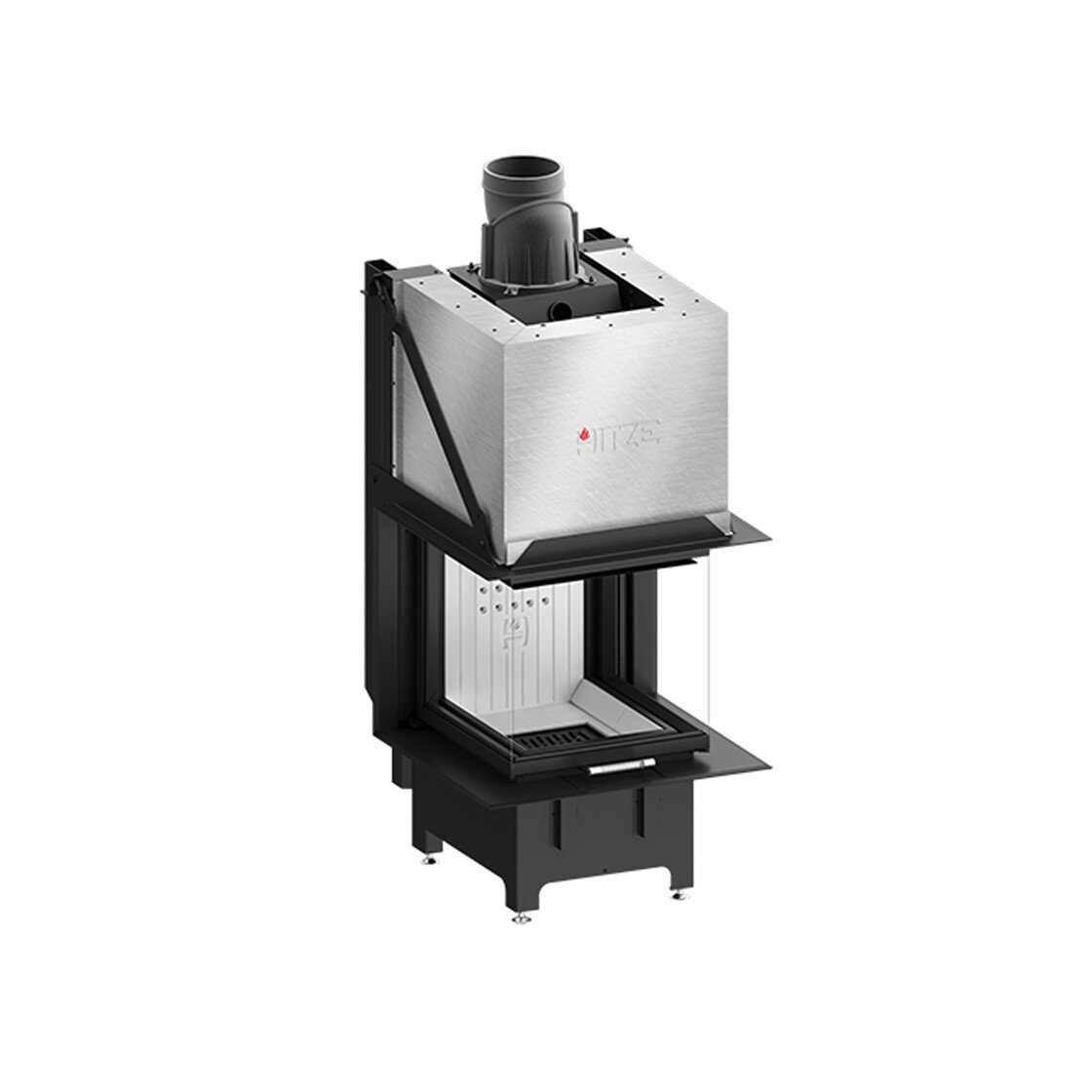

El inserto de chimenea de 3 lados Trinity Cube es un inserto de chimenea de 10KW. Tiene un disco deslizable. La ventana se puede abrir para limpiarla. Esto permite limpiar el cristal sin problemas. Un marco sólido de 8 lados o un marco de soporte ya está unido al dispositivo alrededor de la puerta de la cámara de combustión. Esto hace que la instalación del dispositivo sea mucho más sencilla. Dependiendo de cómo esté diseñado el revestimiento exterior, simplemente puede trabajar en el marco de soporte aquí, y el resultado es siempre un acabado limpio. Por encima de la chimenea, el marco de soporte puede soportar la carga del revestimiento y, por lo tanto, las construcciones complejas para transportar el revestimiento son cosa del pasado.
El interior está revestido con una chamota fundida de color claro de alta calidad. Este revestimiento de arcilla refractaria asegura temperaturas particularmente altas en la cámara de combustión y, por lo tanto, una combustión excelente.
El inserto de la chimenea tiene una ventana al ras y un suministro de aire terciario. La purga de la ventana asegura que el aire precalentado fluya hacia abajo frente a la ventana interior durante el incendio. Esto mantendrá el disco libre de hollín y suciedad. Debido al suministro de aire terciario, tiene lugar la postcombustión, lo que asegura una combustión de muy bajas emisiones. También tiene una opción de conexión para conectar aire de combustión externo. Esta opción de conexión está incluida en el volumen de suministro.

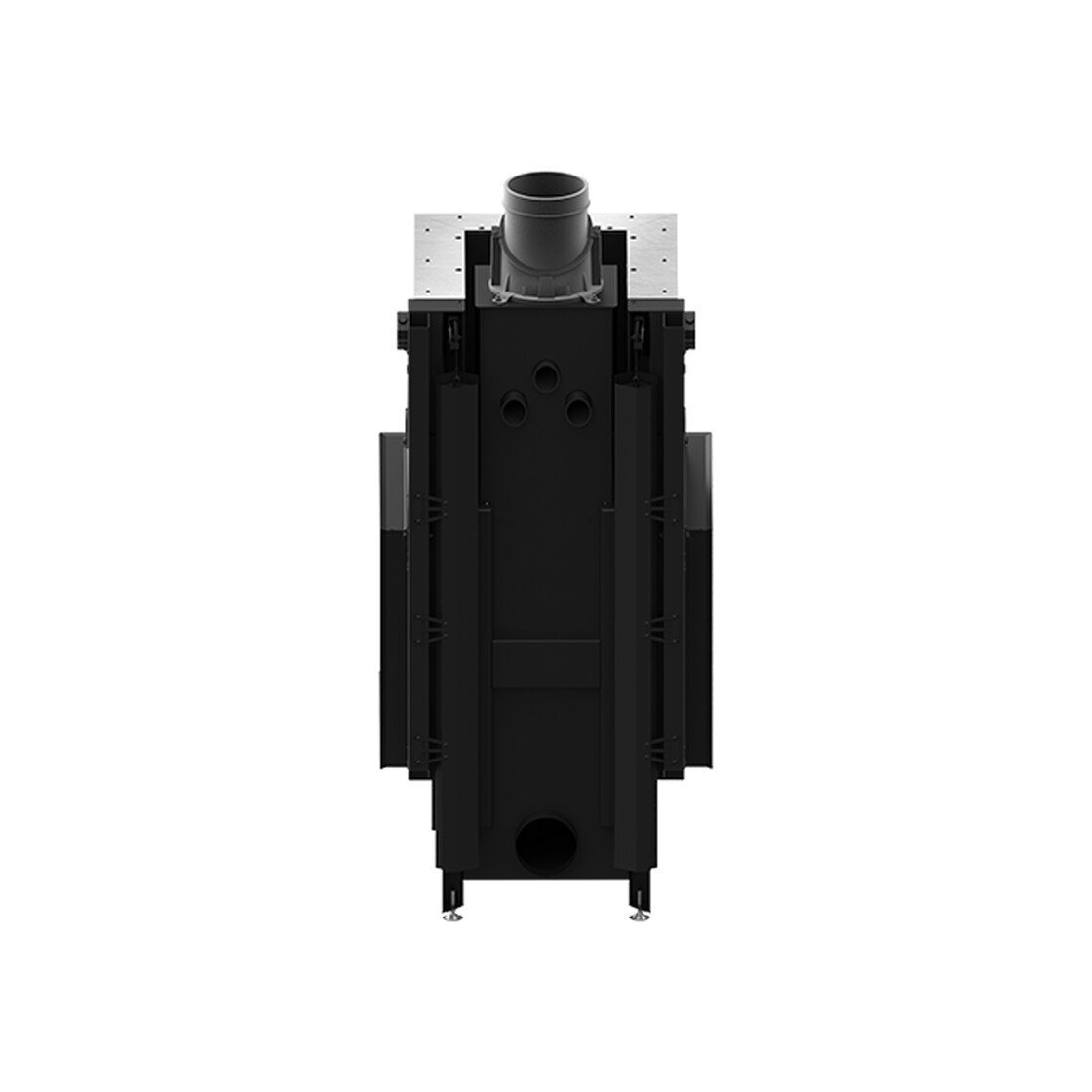

El cuerpo del inserto de chimenea también está provisto de las denominadas aletas de enfriamiento en la parte posterior. Éstos amplían la superficie del inserto de la chimenea y de esta manera también aumentan la potencia de calefacción.
Un mango del inserto de chimenea está hecho de acero inoxidable y el aire fluye a través de él. Esto asegura que el mango no se caliente excesivamente durante la quemadura y que aún se vea igual que el primer día incluso después de años de uso.

Diseño y equipamiento:
Cuerpo:
acero negro Revestimiento: acero negro
Construcción: 2 (NO puerta de cierre automático)
Cerradura de puerta: se puede empujar hacia arriba
Regulación de aire: manual Salida de
humos: en la parte superior
Diámetro salida de humos : 200 mm
salida de aire de combustión externa: 150 mm

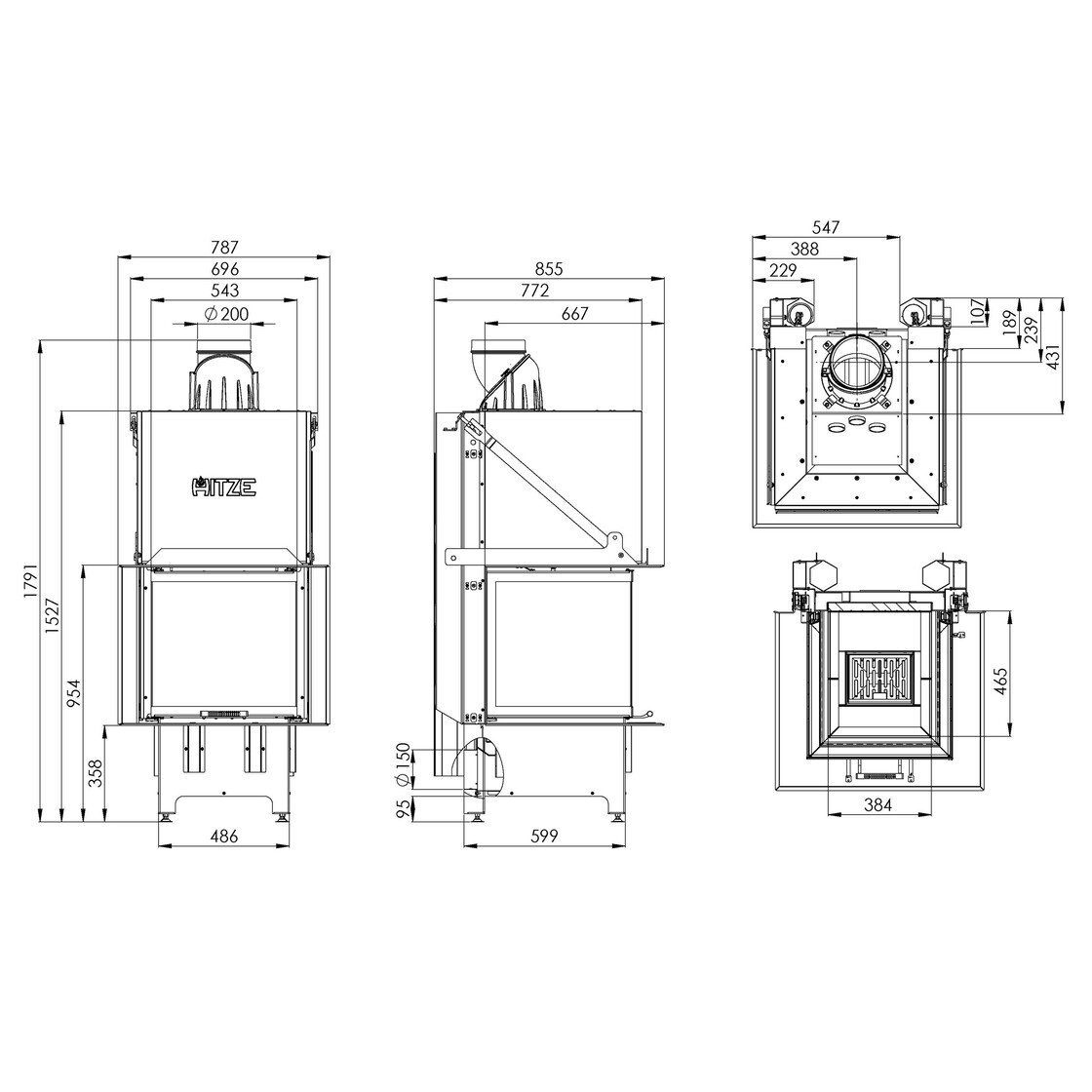

Dimensiones y pesos:
Alto: 179,1cm
ancho: 78,7cm
Fondo: 85,5cm
peso: 320kg
. longitud máxima de leños: 40,0cm
cámara de combustión Altura: 59cm
hogar Ancho: 30,0cm
profundidad del horno: 40,0cm
Altura de la ventana: 55cm
Anchos de la ventana de visualización: 54x54x53cm
Distancia a los componentes inflamables desde el cuerpo hacia la parte trasera: se requiere aislamiento / revestimiento de la chimenea
Distancia a los componentes inflamables desde el cuerpo al lateral: se requiere aislamiento / revestimiento de la chimenea
Distancia a los componentes inflamables desde el cuerpo al frente: 80cm Datos de

rendimiento : Potencia
calorífica nominal : 10kw
carga de calefacción mínima : 5kw
carga de calefacción máxima: 13kw
Rendimiento: 77,0%
Temperatura de los gases de escape: 205 ° C
Caudal másico de los gases de escape: 14,2 g / s
Presión de suministro: 11Pa
Polvo fino: 35,0 mg / m³
